Beschreibung
Hier finden Sie alle wichtigen Informationen zu unseren Kompensatoren mit Losflanschen:
- Breite: 160,0 – 440,0 mm
- Länge: 195,0 – 300,0 mm
- Eigenschaften: L60 = axiale Bewegung +20 / -40 mm

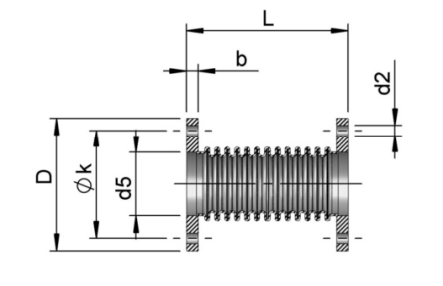

DN |
d5 |
D |
Durchmesserk |
LängeL in mm |
Flanschstärkeb in mm |
d2 |
Artikel-nummer |
| 65 | 76,1 | 160 | 130 | 195 | 14 | 4×14 | 5410 406 |
| 80 | 88,9 | 190 | 150 | 190 | 16 | 4×18 | 5410 408 |
| 100 | 114,3 | 210 | 170 | 200 | 16 | 4×18 | 5410 410 |
| 125 | 139,7 | 240 | 200 | 210 | 18 | 8×18 | 5410 412 |
| 150 | 168,3 | 265 | 225 | 245 | 16 | 8×18 | 5410 414 |
| 200 | 219,1 | 320 | 280 | 295 | 20 | 8×18 | 5410 416 |
| 250 | 273,0 | 375 | 335 | 285 | 22 | 12×18 | 5410 418 |
| 300 | 323,9 | 440 | 395 | 300 | 22 | 12×22 | 5410 420 |
* zuzügl. Vorschweißbördel
