Beschreibung
Hier finden Sie alle wichtigen Informationen zu unseren Gegenflanschen:
- Material: Stahl / Edelstahl
- Dimensionen: Ø 40,0 – 300,0 mm

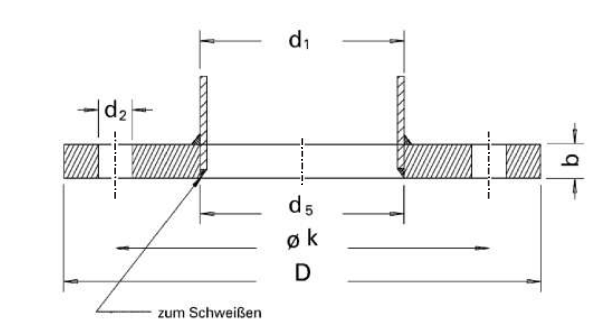

Rohrmaße |
Flansch-Abmessungen |
Artikelnummer |
||||||
NW |
d1 |
d5 |
D |
b |
k |
d2 |
Stahl |
Edelstahl |
| 40,0 | 48,3 | 49,0 | 130 | 16 | 100 | 14 | 5710 202 | 5710 203 |
| 50,0 | 60,3 | 61,1 | 140 | 16 | 110 | 14 | 5710 204 | 5710 205 |
| 65,0 | 76,1 | 77,1 | 160 | 16 | 130 | 14 | 5710 206 | 5710 207 |
| 80,0 | 88,9 | 90,3 | 190 | 18 | 150 | 18 | 5710 208 | 5710 209 |
| 100,0 | 114,3 | 115,9 | 210 | 18 | 170 | 18 | 5710 210 | 5710 211 |
| 125,0 | 139,7 | 141,6 | 240 | 20 | 200 | 18 | 5710 212 | 5710 213 |
| 150,0 | 168,3 | 170,5 | 265 | 20 | 225 | 18 | 5710 214 | 5710 215 |
| 200,0 | 219,1 | 221,1 | 320 | 22 | 280 | 18 | 5710 216 | 5710 217 |
| 250,0 | 273,0 | 276,2 | 375 | 24 | 335 | 18 | 5710 218 | 5710 219 |
| 300,0 | 323,9 | 327,6 | 440 | 24 | 395 | 22 | 5710 220 | 5710 221 |
